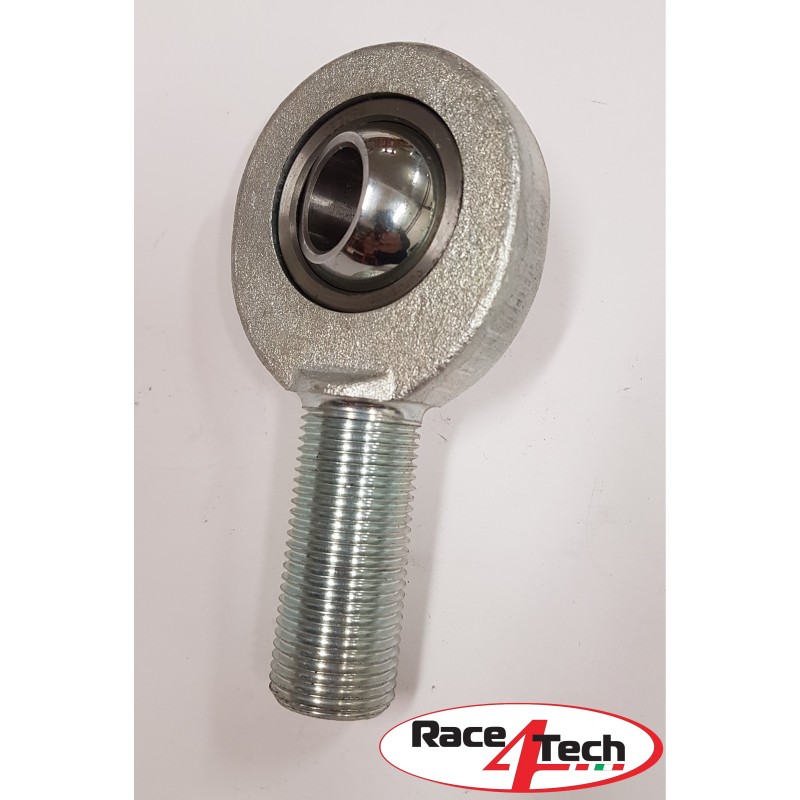

REL30U

Tipo Unibal versione Racing autolubrificante

NON adatto per montare boccole-distanziali



Questa tipologia di snodi, è dedicata ad un'utilizzo pesante, con urti, e sollecitazioni gravose.
Un'esemio di impiego ottimale di utilizzo di questi snodi è per la costruzione di puntoni e bracci di reazione su veicoli sia per uso Stradale che da Competizione.

Questi Snodi Sferici, sono totalmente privi di manutenzione, La rotula ha Gioco Zero essendo l'accoppiamento Rotula/Carcassa precaricato .

Sono costruiti in acciaio da costruzione C45 con trattamento anticorrosivo di Zincatura con spessore minimo di 10 MY. La parte interna dello snodo è costruita in acciaio da cuscinetti 100Cr6 temprato e cromato. Questi unibal tipo Racing hanno un'ampio angolo di oscillazione , per adattarsi alle piu' severe applicazioni .

REL30U

Scheda tecnica

Misura Filetto
M30X2
Direzione Filetto
Sinistro
Foro Uniball
Diametro 30
Materiale
Acciaio C45
Larghezza Rotula
Rotula Stretta
Manutenzione
NON da Ingrassare

Scarica

Tabella RE..U

Tabella misure Tipo Unibal RE..U

Scarica (56.07KB)

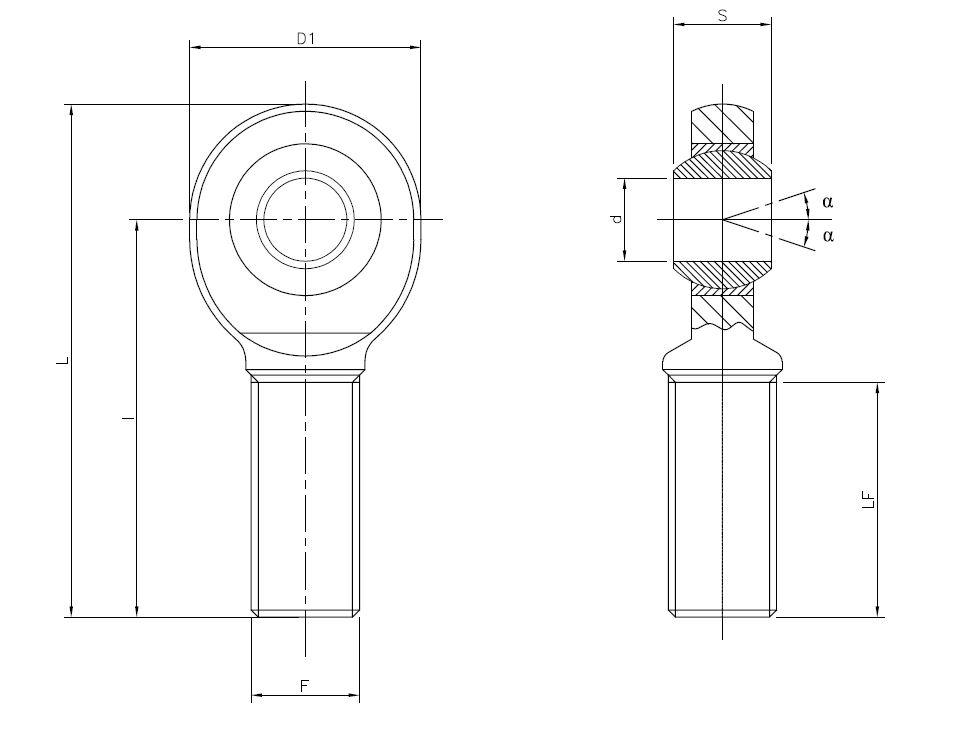

Schizzo particolare RE..U

sezione dello snodo tipo RE..U

Scarica (54.24KB)
